產品概述

1.平臺簡介

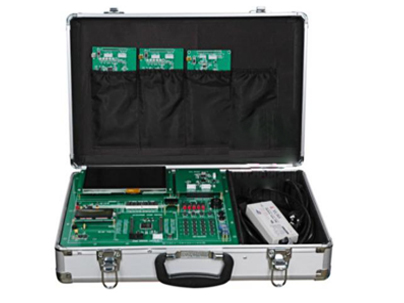

醫療儀器數字化實驗箱基于Xilinx的Spartan3E-XC3S250E的實驗教學平臺，該產品主要面向在校生物醫學工程、電子、計算機等專業高年級本科生和研究生。

該實驗平臺可以完成常規的人體生理參數監測，如心電、血氧、體溫、呼吸、無創血壓和有創血壓。除此之外，該實驗平臺還包括豐富的外設，包括7寸800*480分辨率觸摸屏、OLED12864顯示模塊、LCD1602顯示模塊、七段數碼管、獨立按鍵、LED、矩陣鍵盤、AD接口、DA接口、實時時鐘、串口通信、網口通信、步進電機、直流電機、撥位開關等。

由于平臺上集成了藍牙模塊，學生就可以基于Android手機開發一些APP，與平臺上的各種模塊進行交互，便于進行家用和便攜式的醫療設備開發。

醫療電子自動化設計實訓平臺配套的人體生理參數監測系統，可以用于監測心電、血氧、體溫、血壓和呼吸五大人體生理參數，該監測系統通過擴展板與醫療電子自動化設計實訓平臺連接，由于擴展板是開放的，因此后續還可以制作更多的擴展板。

2.實驗平臺規格

1、7寸屏幕分辨率：800*480，電容觸摸屏；

2、心電信號測量范圍：30~350BPM，精度為±2BPM；

3、血氧信號測量范圍：0~100%，分辨率1%，精度2%（70%-100%），3%（40-69%），脈搏次數：20-250次/分；

4、溫度信號測溫范圍：-25℃~+45℃，精度為±0.1℃；

5、呼吸率范圍：0-60BPM

6、收縮壓范圍：60mmHg-240mmHg、平均壓范圍：40mmHg-210mmHg、舒張壓范圍：30mmHg-190mmHg

3.主要特點

1、擴展接口，通過擴展板與人體生理參數監測系統相連接，學生可以實現五大人體生理參數監測實驗，如心電監測實驗、血氧監測實驗、血壓測量實驗、體溫測量實驗和呼吸監測實驗，與生物醫學工程專業緊密結合

2、藍牙模塊，輕松與Android手機進行交互，進行家用和便攜式的醫療設備開發

3、7寸液晶觸摸屏，分辨率為800*480，實現復雜功能，諸如波形顯示

4、豐富的基礎模塊，諸如OLED12864、LCD1602、矩陣鍵盤，可以實現非常豐富的實驗

4.可開展實驗項目
（1）P1口亮燈實驗；

（2）P1口轉彎燈實驗；

（3）P3.3口輸入，P1口輸出實驗；

（4）工業順序控制實驗；

（5）8255 A、B、C口輸出方波實驗；

（6）8255 PA口控制PB口；

（7）8255控制交通燈；

（8）簡單I/O擴展實驗；

（9）A/D0809轉換實驗；

（10）D/A0832轉換實驗；

（11）8279鍵盤顯示實驗；

（12）步進電機控制；

（13）小直流電機調速實驗；

（14）16*16 LED點陣顯示實驗；

（15）128*64 LCD液晶顯示實驗；

（16）心電信號檢測和顯示

（17）血氧信號檢測和顯示

（18）血氧波形的檢測和顯示

（19）血壓測量實驗

（20）體溫測量實驗

（21）呼吸監測實驗

（22）藍牙的連接和數據傳輸

（23）WIFI的連接和數據傳輸

5.平臺適用

1、基于FPGA的算法分析與研究，尤其是人體生理參數（如心電、血氧、體溫、血壓、呼吸等）相關算法，且本實驗平臺提供了豐富的HDL源碼

2、便攜式監護類醫療器械開發，諸如心電監護儀、血氧監護儀、呼吸監護儀和血壓測量儀等，且本實驗平臺提供了豐富的基于Android平臺的APP源碼
